GCr15鋼是一種合金含量較少，應(yīng)用很廣泛的高碳鉻軸承鋼。經(jīng)過淬火加低溫回火后具有較高的硬度、均勻的組織、良好的耐磨性、高的接觸疲勞性能。



51模材倉(cāng)庫(kù)-東特大連D3MM（GCr15）材料



　　軋扁退火



　　厚度：13-50mm寬度：355-605mm



　　特點(diǎn)：850度油淬，硬度可達(dá)HRC62以上，在熱處理淬、回火時(shí)尺寸變化小。



　　1、對(duì)應(yīng)美國(guó)ASTM標(biāo)準(zhǔn)，牌號(hào)是52100；



　　2、對(duì)應(yīng)日本JIS標(biāo)準(zhǔn)，牌號(hào)是SUJ2；



　　3、對(duì)應(yīng)德國(guó)DIN標(biāo)準(zhǔn)、法國(guó)NF標(biāo)準(zhǔn)，標(biāo)號(hào)是100Gr6。

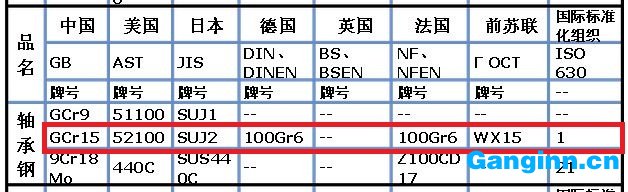

　　對(duì)應(yīng)牌號(hào)具體如下圖：





　　化學(xué)成分為：



　　C：0.95-1.05；



　　Mn：0.20-0.40；



　　Si：0.15-0.35；



　　S：≤0.020；



　　P：≤0.027；



　　Cr：1.30-1.65；



　　Mo：≤0.10；



　　Ni：≤0.30；



　　Cu：≤0.25；



　　Ni+Cu≤0.50。



　　應(yīng)用：



　　1.可制作10萬(wàn)次左右的大尺寸冷沖模，拉絲模和冷鐓模。采用淬火后，形成薄殼硬化，有良好的沖擊疲勞抗力。



　　2.需在薄殼硬化狀態(tài)下使用的整體式冷鐓模、沖剪工具。



　　3.用于制作量具，如樣板、量規(guī)、塊規(guī)、壞規(guī)、螺紋塞規(guī)、樣柱、卡板、樣套等。



　　4.多用于低速、進(jìn)給量小、加工材料不是很硬的切削刀具，如車刀、插刀、銑刀、鉸刀等。
