【TGE23】天工模具鋼產品手冊——TGE23

2020-09-07

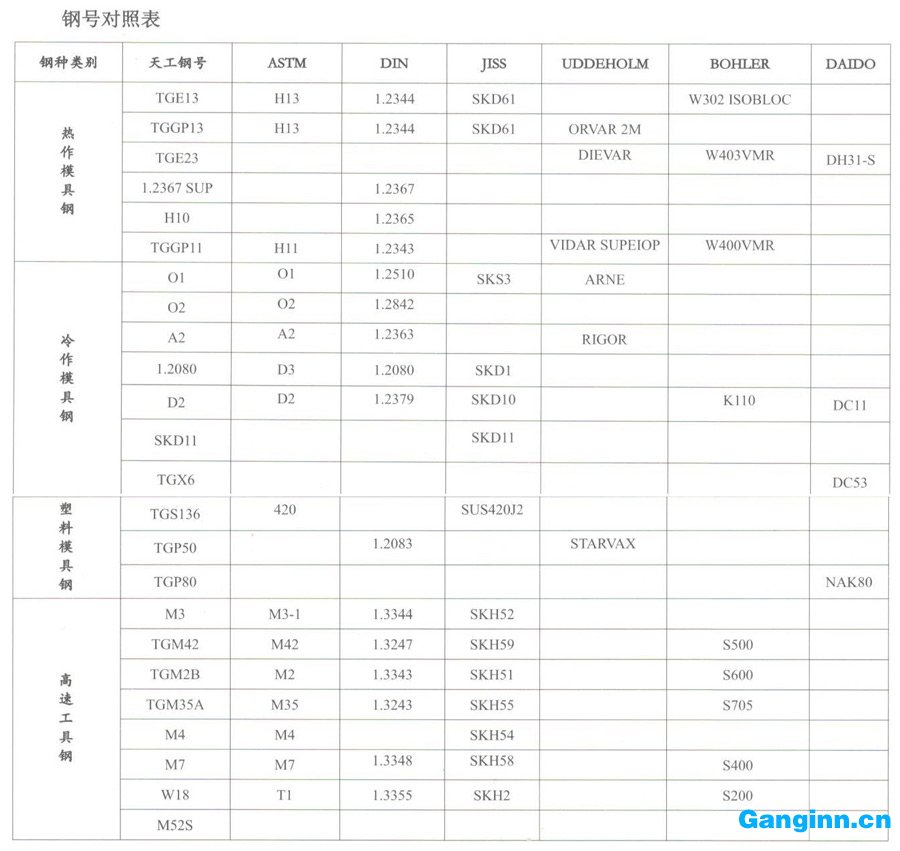

鋼號（TGE23）
冶煉方法：電弧爐+LF+VD+ESR
主要特性：高韌性：高抗熱疲勞性能；高耐熱沖蝕性能；高等向性能；高純凈度；熱處理變形小。
主要應用： ? 主要用于輕合金的加工——金屬管、棒、擠壓的頂針、模具和擠壓成型模模體等； ? 壓鑄設備、成型沖模、壓模嵌入件等； ? 熱剪切刀片和塑膠模具等。
化學成分%：
	C	Si	Mn	Cr	Mo	V	P	S
	0.37	0.3	0.4	5.0	2.2	0.45	≤0.015	≤0.001

物理性質：
	溫室密度（Kg/m³）	溫室比熱（J/Kg·K）		200℃熱導率（W/m•K）		彈性模量（N/mm²）	線膨脹系數（×10^-6K）
	7.85	460		29.7		215000	20～200℃	20～400℃
							12	12.5

超聲波探傷：按GB/T4162 AA級探傷,即平底孔≤φ1mm，不允許存在探傷雜波或按照客戶規定。
純凈度：
	A類		B類		C類		D類
	細系	粗系	細系	粗系	細系	粗系	細系	粗系
	1.0	0.5	1.5	1.0	1.0	1.0	1.5	1.0

交貨狀態：（1）交貨硬度：退火態交貨，交貨硬度≤229HB （2）組織狀態以及沖擊功要求：組織與偏析滿足北美壓鑄協會（NADCA）#207標準；（3）沖擊功試樣按鋼材的中心部位取樣，試樣熱處理要求按北美壓鑄模協會標準規定熱處理，保證試樣硬度：45±2HRC，試樣尺寸采用：71055無缺口。
	規格(直徑、厚度mm)		心部沖擊功平均值不小于(J)			單個試樣很小沖擊功不小于(J)
	≥60～200		380			350
	≥201～300		350			300
	≥301		300			250
供貨規格：
	產品名稱		規格/mm				材質
	鍛材圓鋼		φ70～450				TGE23
	鍛制模塊		（120～400）×（300～800）				TGE23
	軋材圓鋼		φ16～70				TGE23
	軋制扁鋼		（12～120）×（200～810）				TGE23
