工業生產無損檢測的方式 許多，現階段，世界各國很常見的探傷檢測方式 有五種，即大家常稱的五大常規探傷檢測方式 ：射線探傷法、超聲探傷儀法、磁粉探傷法、渦流探傷法和滲入探傷檢測法。



　　客戶應融合本身特殊的標準和要求，來購買更合適于本企業的探傷檢測商品。



　　1.射線探傷方式

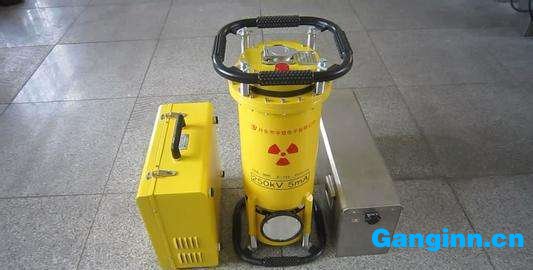

　　射線探傷是運用放射線的穿透力和平行線性來探傷檢測的方式 。這種放射線盡管不容易像能見光那般憑肉眼就能立即察知，但它可使照相底片光感應，也能用獨特的信號接收器來接受。



　　常見于探傷檢測的放射線有X光和放射性核素傳出的γ放射線，各自稱之為X光探傷檢測和γ射線探傷。當這種放射線越過（直射）化學物質時，該物質的密度越大，放射線抗壓強度變?nèi)醯迷酱螅捶派渚€(xiàn)能透過過該化學物質的抗壓強度就越小。這時，若用照相底片接受，則膠片照片的光感應量就小；若用儀器設備來接受，得到 的數據信號就弱。



　　因而，用放射線來直射待探傷檢測的零部件時，若其內部有出氣孔、焊瘤等缺點，放射線越過有缺陷的途徑比沒有缺點的途徑所通過的化學物質相對密度要小得多，其抗壓強度就變?nèi)醯蒙冱c(diǎn)，即通過的抗壓強度就大點，若用膠片照片接受，則光感應量就大點，就可以從膠片照片上體現出缺點垂直平分放射線方位的平面圖投射；若用其他信號接收器，也一樣可以用儀表盤來體現缺點垂直平分放射線方位的平面圖投射和放射線的通過量。



　　不難看出，一般狀況下，射線探傷是不容易發覺裂痕的，也就是說，射線探傷對裂痕不是比較敏感的，因而，射線探傷對出氣孔、焊瘤、未熔透等容積型缺點很比較敏感，即射線探傷適合用以容積型缺點探傷檢測，而不適合總面積型缺點探傷檢測，另，射線探傷價錢一般偏貴。



　　2.超聲探傷儀方式





　　大家的耳朵里面能立即接受到的聲音頻率范疇一般 是20Hz到20kHz，即音（聲）頻。頻率小于20Hz的稱之為次聲波，高過20kHz的稱之為超音波。工業生產上常見數兆赫茲超音波來探傷檢測。



　　超聲波頻率高，則散播的平行線性強，又便于在固態中散播，而且碰到二種不一樣物質產生的頁面時便于反射面，那樣就可以用它來探傷檢測。一般 ，用超聲波探頭與待探產品工件表層優良的觸碰，攝像頭則可合理地為產品工件發送超音波，并能接受（缺點）頁面反射面來的超音波，另外轉化成電子信號，再傳送給儀器設備開展解決。



　　依據超音波在物質中散播的速率（常稱波速）和散播的時間，就可了解缺點的部位。當缺點越大，垂直面就越大，其反射面的動能也就越大，故可依據反射面動能的尺寸來查知各缺點（劑量）的尺寸。常見的探傷檢測波型有橫波和縱波、橫波、表面波等，前二者適合于檢測內部缺點，后面一種適合于檢測表層缺點，但對表層的標準規定高。



　　3.磁粉探傷方式

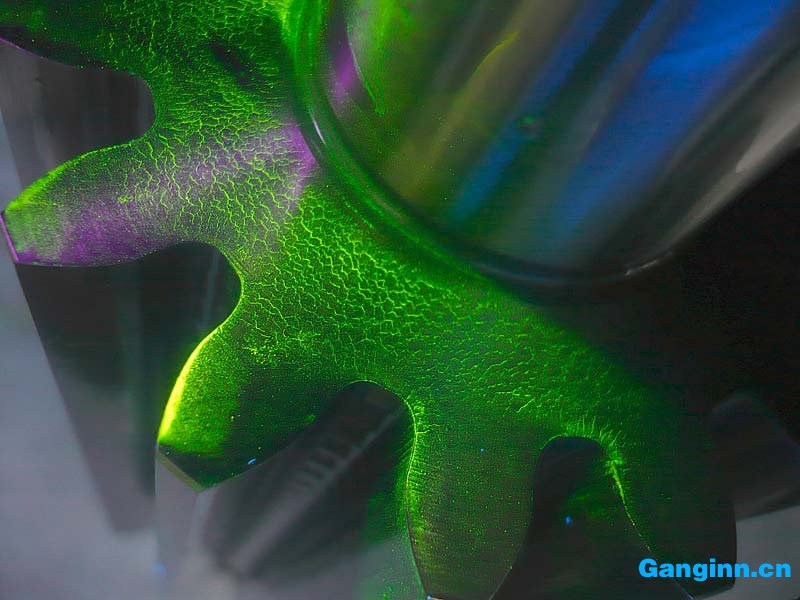

　　磁粉探傷是創建在漏磁基本原理基本上的一種磁性探傷檢測方式 。當磁感線越過磁鐵原材料以及產品時，在其（帶磁）不持續處將造成漏電磁場，產生地磁很。這時，撒上干磁粉探傷或澆上磁懸液，地磁很便會吸咐磁粉探傷，造成用人眼能立即觀查的顯著磁痕。因而，可憑借該磁痕來顯示信息磁鐵原材料以及產品的缺點狀況。



　　磁粉探傷法可檢測外露表層，用人眼或憑借高倍放大鏡也不可以立即觀查到的細微缺點，也可檢測未外露表層，只是掩埋在表層下毫米的近表層缺點。用這類方式 盡管也可以探察出氣孔、參雜、未熔透等容積型缺點，但對總面積型缺點更靈巧，更適合查驗因熱處理、冷軋、煅造、鍛造、電焊焊接、電鍍工藝、切削、疲憊等造成的裂痕。



　　磁性探傷檢測中對缺點的顯示信息方式 有多種多樣，有效磁粉探傷顯示信息的，也是有無需磁粉探傷顯示信息的。用磁粉探傷顯示信息的稱之為磁粉探傷，因它顯示信息形象化、實際操作簡易、大家善于應用，故它是很常見的方式 。無需磁粉探傷顯示信息的，習慣性上稱之為漏磁探傷檢測，它常憑借磁感應電磁線圈、磁敏管、霍爾傳感器等來體現缺點，它比磁粉探傷更環境衛生，但比不上前面一種形象化。



　　因?yàn)楝F(xiàn)階段磁性探傷檢測關鍵用磁粉探傷來顯示信息缺點，因而，大家有時候把磁粉探傷立即稱之為磁性探傷檢測，其機器設備稱之為磁性探傷設備。磁粉探傷普遍用以發動機零部件的檢驗。



　　4.渦流探傷方式

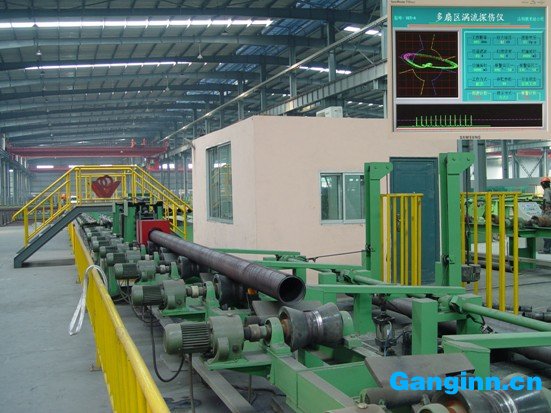

　　渦流探傷是由交流電路造成的交替變化電磁場功效于待探傷檢測的導電性原材料，磁感應出電渦旋。假如原材料中有缺陷，它將影響所造成的電渦旋，即產生電磁干擾。用渦流探傷儀檢驗出其電磁干擾，就可了解缺點的情況。



　　危害渦旋的要素許多，就是說渦旋中乘載豐富多彩的數據信號，這種數據信號與原材料的許多要素相關，如何把在其中有效的數據信號從眾多的數據信號中一一提取，是現階段渦旋科學研究工作人員的難點，很多年來早已獲得了一些進度，在一定標準下可處理一些難題，但還遠不可以考慮當場的規定，有待大力推廣。



　　渦流探傷的鮮明特點是對導電性原材料就能起功效，而不一定是磁鐵原材料，但對鐵磁性材料的實際效果較弱。次之，待探產品工件表層的光滑度、平面度、界限等對渦流探傷都是有很大危害，因而，常將渦流探傷用以樣子較標準、表層較光滑的空調銅管等非鐵磁性材料產品工件探傷檢測。



　　5.滲入探傷檢測方式

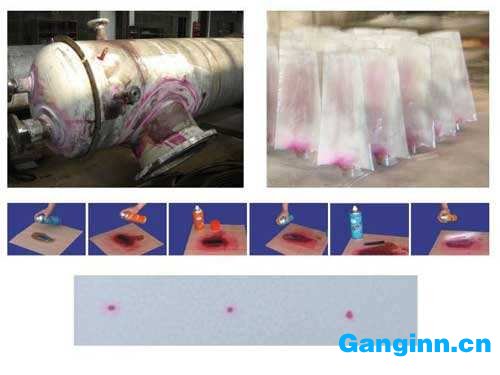

　　滲入探傷檢測是運用擴散現象來開展探傷檢測的方式 。針對表層光潔而清理的零部件，用一種有顏色（常以鮮紅色）或含有瑩光的、透水性較強的液體，涂敷于待探零部件的表層。



　　若表層有人眼不可以立即察知的微裂痕，因?yàn)樵撘后w的透水性很強，它將順著裂痕滲入其根處；隨后將表層的滲入液洗掉，再涂上飽和度很大的顯示信息液（常以乳白色），置放一會兒后，因?yàn)榱押壅。瑪U(kuò)散現象功效明顯，原滲入裂痕內的滲入液將升高到表層并外擴散，在乳白色的襯底上凸顯較粗的紅杠，進而顯示信息出裂痕露于表層的樣子，因而，常稱之為上色探傷檢測。



　　若滲入液選用的是帶瑩光的液體，由擴散現象升高到表層的液體，則會在紫外線殺菌燈直射下傳出瑩光，進而更能顯示信息出裂痕露于表層的樣子，故經常又將這時的滲入探傷檢測立即稱之為瑩光探傷檢測。此探傷檢測方式 也可用以金屬材料和非金屬材料表層探傷檢測，其應用的探傷檢測液劑有很大味道，經常出現一定毒副作用。



　　除之上五大基本方式 外，近些年，又擁有紅外線、聲發射等一些新的探傷檢測方式 。
